直线导轨的定位方式

发布日间：2025-01-17 10:28:31 浏览次数：22

给大家列举三种不同类型的直线导轨定位方式

1.滑块挡面限位+滑轨定位销限位

红圈A：所指位置两个滑块的内侧都做了限位

红圈B：所指滑轨定位基准为一侧，另外一侧辅助安装即可。

如下图所示

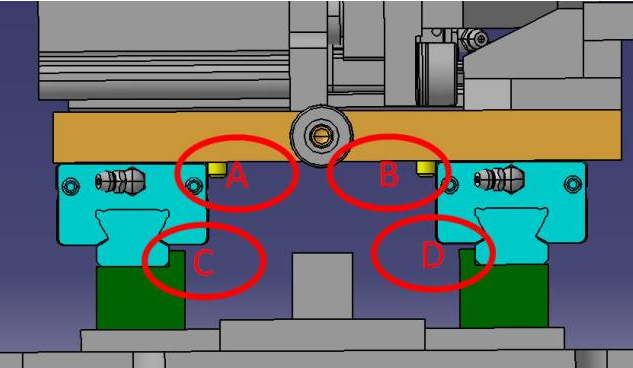

2.滑块定位销限位+滑轨挡面限位

红圈A、B：所指位置两滑块的内侧都做了限位

红圈C、D：所指滑轨定位基准为一侧，另外一侧辅助安装即可。

如下图所示

3.滑块和滑轨都用定位销限位

红圈A：所指位置两个滑块的内侧都做了限位

红圈B：所指滑轨位置为定位基准，采用定位销定位

如下图所示
