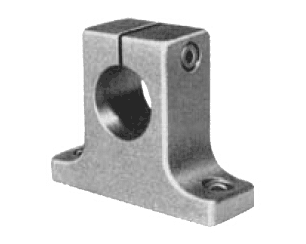

R105501600 力士乐轴支座

型号:R105501600

轴径:16mm

轴支座材料: 球墨铸铁

结构:侧面夹紧

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片

R105501600 力士乐轴支座结构:侧面夹紧,优点:用于方便的安装和快速校准;带定位边的精密款式;价格较客户自制便宜。

力士乐光轴支座R105501600图纸

ød 16
dH8 16
H 25±0.010
H1 42
A 50
A1 26
B 16
E±0.15 40
S 5.5
V 6.5
SW 3
重量:(KG) 0.12

1)以轴公称尺寸“d”为基准
2)圆柱头螺栓,ISO 4762-8.8
3)公差DIN 1685-GTB 15
