R114066000 MKR12-40力士乐模组

部 件 号:R114066000

系统:直线运动模块,闭式(M)

导向系统:滚珠导轨导向系统(K)

传动系统:齿形带传动系统(R)

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片
配有滚珠导轨导向系统和齿形带传动系统的直线运动模块——R114066000 MKR12-40力士乐模组
集成式、无间隙力士乐导轨导向系统由于其高额定载荷和优化的运转,允许在高速下运动重物体。
最高工作温度:40°
对额定动载荷和动转矩的说明:额定动载荷和动转矩是以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下,作比较时: C、Mt 和 ML 值乘以系数 1.26。
线性系统的重量,重量计算不包括电机和开关附件,重量计算公式:单位长重量 (kg/mm) x 长度 L (mm) + 所有固定长度零件 (滑台、端头等) 的重量 (kg)

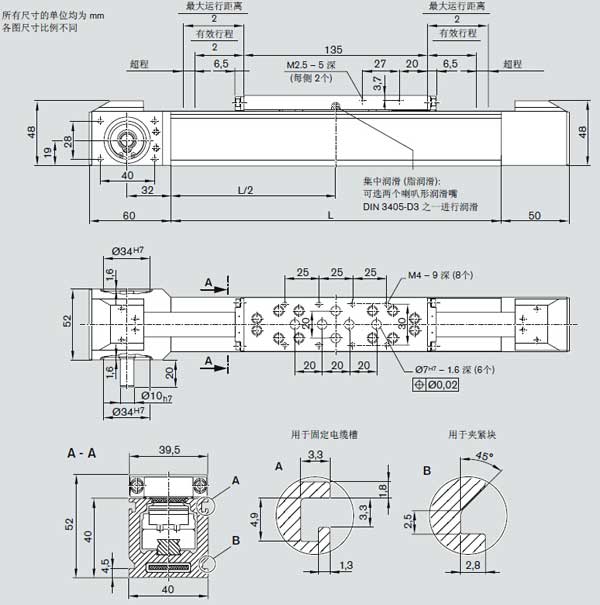

R114066000图纸

滑台长度 Lca(mm) 135
额定动载荷 C(N) 3750
额定动转矩  Mt(Nm) 22.3
ML(Nm) 129.5
最大许用载荷 Fx max(N) 1875
Fy max(N) 1875
转矩 Mt max(Nm) 12
Ml max(Nm) 65
惯性矩 lx(cm4) 10.53
ly(cm4) 14.61
直线运动模块长度 最小Lmin1)(mm) 250
最大Lmax(mm) 2500
运动的自重 (kg) 0.29
线性系统的重量ms(kg) 传动系统i=1 0.0027·L+0.81
带减速器 0.0027·L+1.72
