R102502500 力士乐光轴支撑

型号:R102502500

轴径:25mm

轴支撑材料:铝

轴材料:调质钢轴h6

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片

R102502500 力士乐光轴支撑是钢轴带安装好的轴支撑,结构:

- 快速、简单、模块化地将滚珠导套导向系统安装在型材系统上
- 由于精细分选的高度公差,使费用极为合理

订货举例;

轴直径 25 mm,h6,调质钢,长 600 mm,带安装好的轴支撑:

R102502500/600mm。

轴材质:

R102502500 = 调质钢轴 h6

R102502501 = 调质钢轴 h7

R102502530 = 耐腐蚀钢轴 h6

R102502531 = 耐腐蚀钢轴 h7

R102502560 = 镀硬铬调质钢轴 h6

R102502561 = 镀硬铬调质钢轴 h7

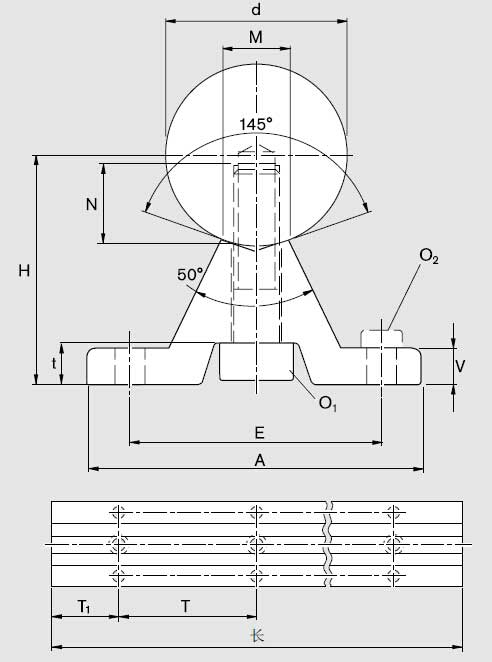

r102502500图纸

ød 25
H1)
±0.1
36
A 57
V 6
M 10.8
O1   DIN6912-8.8 M8*30
N 15
E 40
t 7
O2   DIN6912-8.8 m6
T 180
重量:(KG/m) 5.4

最后两位数字可以为:

00 = 调质钢轴 h6

01 = 调质钢轴 h7

30 = 耐腐蚀钢轴 h6

31 = 耐腐蚀钢轴 h7

60 = 镀硬铬调质钢轴 h6

61 = 镀硬铬调质钢轴 h7
