力士乐导轨滑块

滚珠滑块

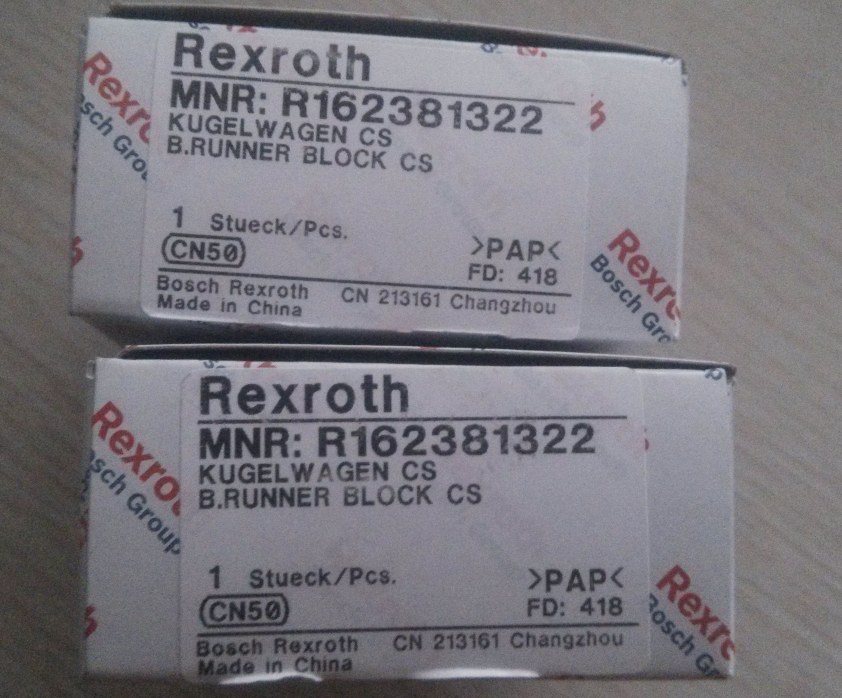

R162381322 力士乐导轨滑块

品  牌:博世力士乐

产品规格:20

预紧等级:C1(预紧2%C)

精度等级:H

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片

力士乐导轨滑块R162381322窄型、长、标准高,带标准密封、带滚珠链、不带滚珠链型号为R162381320。为了使直线导轨能够**的工作,必须保持给定的润滑量和润滑间隔。特别重要的是线性导向系统和滚珠丝杠传动系统的首次润滑(基础润滑),不许将没有基础润滑的线性元件投入使用。如果要在特殊的周围环境条件下应用,则可能要进行专门的检查,也可能要使用专门的润滑材料。

,"


A 44
A1 22
A2 20
A3 12.0
B 91.0
B1 65.6
E1 32
E2 50
E8 32.50
E9 7.30
H 30
H1 25.35
H21) 20.75
H22) 20.55
K1 14.80
K2 14.80
K3 3.35
K4 3.35
N3 7.5
N6±0.5

13.2


S2 M5
S5 6.0
S9

M3*5


T 60
V1 6.0
重量 0.45
额定载荷C3) 24 400
额定载荷 C03) 35 200
额定转矩 Mt3) 310
额定转矩 Mto3) 450
额定转矩 ML3) 225
额定转矩 ML03) 330

 1)尺寸H2带防护带

2)尺寸H2不带防护带

3)不带滚珠链的滚珠滑块的额定载荷和转矩。

   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。

   在此情况下,表格中的C、Mt、和ML的值乘以1.26。
