力士乐导轨滑块

滚珠滑块

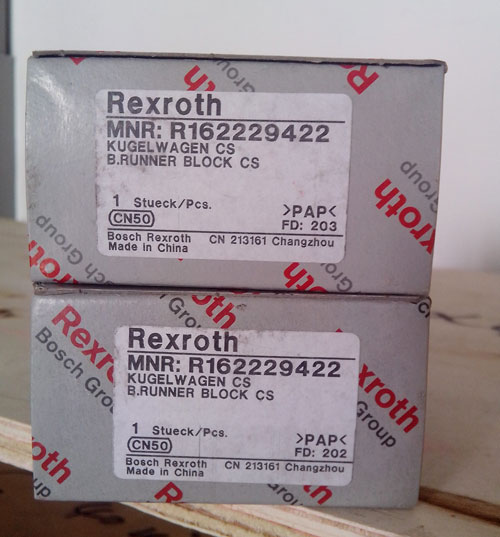

R162229422 力士乐滚珠滑块

品  牌:博世力士乐

产品规格:25

预紧等级:C0(无预紧)

精度等级:N

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片

力士乐滚珠滑块R162229422窄型、标准长、标准高,带标准密封,带滚珠链

作为可以供货带滚珠链的滑块,滚珠链防止滚珠之间的碰撞,并且帮助实现安静和平稳的运行。能够达到一个很低的噪音水平。由于在带有滚珠链的滑块中承载的滚柱数量较少的原因,可能部分地有较低的额定载荷。

 R162229422力士乐滑块图纸

A 48
A1 24
A2 23
A3 12.5
B 86.2
B1 57.8
E1 35
E2 35
E8 38.30
E9 11.50
H 36
H1 29.90
H21) 24.45
H22) 24.25
K1 17.45
K2 18.60
K3 5.50
K4 5.50
N3 9.0
N6±0.5

15.2


S2 M6
S5 7.0
S9

M3*5


T 60
V1 7.5
重量 0.50
额定载荷C3) 22 800
额定载荷 C03) 30 400
额定转矩 Mt3) 320
额定转矩 Mto3) 430
额定转矩 ML3) 180
额定转矩 ML03) 240

 1)尺寸H2带防护带

2)尺寸H2不带防护带

3)不带滚珠链的滚珠滑块的额定载荷和转矩。

   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。

   在此情况下,表格中的C、Mt、和ML的值乘以1.26。
