rexroth集成测量系统 IMScompact 磁条
发布日间：2022-08-29 09:47:28 浏览次数：22100
◆即撕即用保护纸。磁条粘贴在热稳定的不锈钢载体上，并配有传送胶粘带。
◆同时可用于封闭安装孔。
1--结构和详细说明
磁条由三个牢固粘合的组件组成：
1.塑料制成的双轨磁条有位置信息，磁极宽度为 1 mm，采用距离编码。
2.不锈钢制成的止回带
3.带保护膜的传送胶粘带

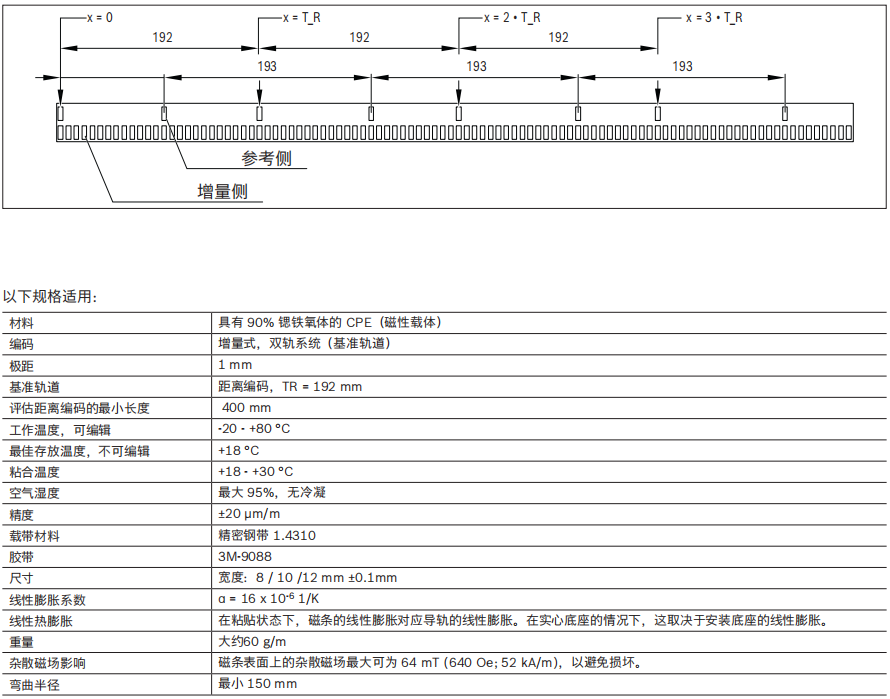

磁条分为两条轨道，分别带有增量侧和参考侧。增量轨道的周期划分为 1 mm。
在参考侧有距离编码的基准标记。通过明确的基准标记布置，在驶经两个标记后即可得知绝对位置。测量长度由此可达 17.8 m。磁条用于评估距离编码基准标记的所需*小长度为400mm。如果磁条长度小于 400mm，则测量系统只能作为没有基准标记评估的增量式测量系统使用。
2--搬运
为了避免磁条中的张力，不得将其拉长、扭转或与磁化的塑料带一起存放或搬运。如果磁条被卷起来，建议插入隔离层以避免损坏。
在未粘合状态下存放时，必须遵守建议的存放温度，以免削弱传送胶粘层。
3--安装
通过粘合将其安装在导轨槽中。在安装之前，必须确保正确的安装方向，因为要使用安装的磁条来确定推进方向并由此确定导向滑块止档边的位置。已经粘上的磁条在移除后会损坏，无法再次使用。在粘贴磁条之前，必须将其放置在导轨附近（*好在槽中）约 30 分钟，以使磁条的温度与导轨的温度相匹配，并且不会因为热膨胀而产生应力。安装后必须用夹紧带固定磁条两端。
安装步骤：
1）彻底清洁表面
2）使磁条适应环境温度
3）去除保护膜并以*挤压力 (4-5 kg/cm2) 粘上磁条
4）涂上润滑剂（如果不使用防护带），推上滑块，用夹紧带固定
4--注意以下处理说明
表面准备
为确保*佳的粘附力，必须使用无残留物蒸发的溶剂清除轨道槽中所有影响粘附的污垢（例如油、油脂、灰尘、脱模剂）。可使用酮或酒精作为溶剂。使用溶剂时务必注意制造商说明！
挤压力
粘合强度直接取决于粘合剂与待粘合表面之间的接触情况。
*佳的挤压力为 4 -5 kg/cm²（必要时使用助压器）。
粘合温度
*佳粘合温度在 +18 °C 和 +30 °C 之间。不建议在待粘合表面的温度低于 +10°C 时粘合，因为在这种情况下，粘接剂固化程度过*，无法达到足够的瞬时粘合效果。正确粘合后，即使在零下温度，连接强度也保持不变。根据经验，大约 72 小时后（在 +21°C 下）可以达到*终的粘合强度。只能使用已经贴在磁条上的随附传送胶粘带进行粘合。
