R101301200 力士乐轴支撑

021-57893800工作时间:周一至周五 9:00-18:00
  • 产品介绍
  • 技术参数
  • 产品图片

 R101301200是无法兰、钢轴带安装好的轴支撑

材料

- 轴支撑:铝

结构

- 这种轴支撑能够实现特别紧凑的导向,并且适用于那些能从下面安装钢轴的设计。与常用的法兰款式相比,这种款式拥有特别小的安装高度

- *低廉的费用

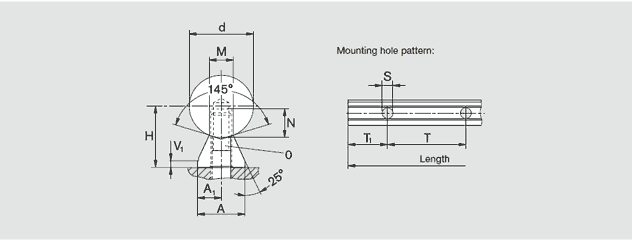

R1013图纸

ød 12
H 14.5
A 11
A1 5.5
V1 3
T 75
S 4.5
N 8
M 5.8
O  ISO 4762-8.8 M4
重量:(KG/m) 1.1

1)R1013016..订货型号后面2位可以是:00=调质钢轴h6   01=调质钢轴h7   30=耐腐蚀钢轴h6   31=耐腐蚀钢轴h7
                                                                          60=镀硬铬调质钢轴h6      61=镀硬铬调质钢轴h7
2)订货举例:轴直径30mm,h7,调制刚,长900mm,带安装好的1型轴支撑:R101303001/900mm
